TUTO : Optimisation Pompe d'injection BOSCH et réglage pression de Turbo sur mot

Message  Arkadas le Ven 16 Mar 2012, 20:08

Bonjour à tous je fais ce tutoriel pour ceux que ça intéresse en ce qui concerne l'augmentation de puissance et de couple sur les moteurs TD Peugeot et Citroën je me permet de créer ce tutoriel regroupant toutes les explications quand aux manipulations à faire ainsi que les pièces en questions.

Dans ce tutoriel je traite uniquement le moteur XUD9/TE équipé de la Pompe d'injection BOSCH mais il est valable également pour le moteur XUD7/TE équipé lui aussi de la Pompe d'injection BOSCH.

Je ne serais nullement responsable de quelconques avaries mécaniques ou mauvaises manipulations des utilisateurs en ce qui concerne ces modifications.

Sachez que le passage au CT est invalide après ces réglages et il convient de bien tout repérer les réglages constructeur pour le retour à l'origine avant le passage au CT.

Toutes modifications de moteur est illégale (mais ça c'est notre problème Wink) chacun prend ses responsabilités.

Commençons ce tutoriel :

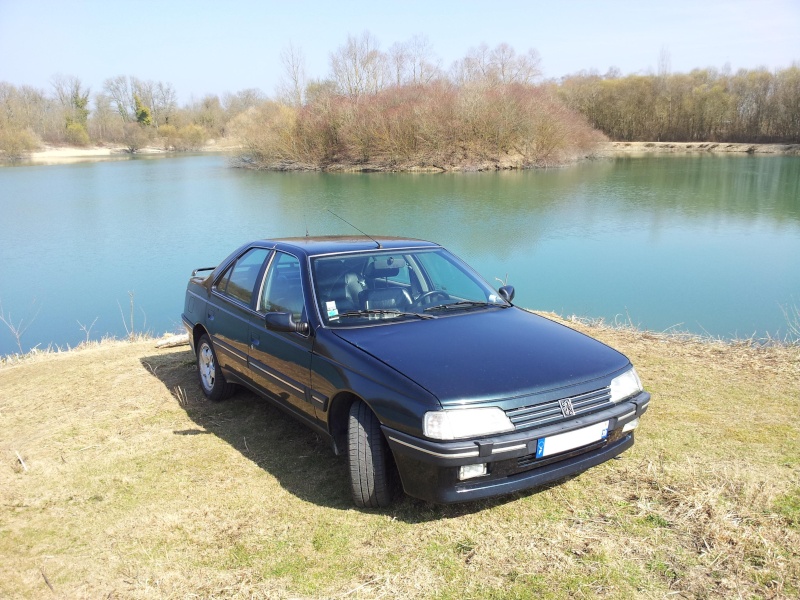

Reportage effectué sur ma 405 Signature 1.9 TD de 346 000 km.

La cible, le moteur XUD9/TE :



Les outils nécessaires :

- Une clé à pipe débouchante de diamètre 13 mm 6 pans.
- Une clé mixte de diamètre 14 mm.
- Une douille ou clé de type TORX T25.
- Une meuleuse éventuellement pour la modification du cône LDA.
- Une clé mixte de diamètre 8 mm.
- Une douille de diamètre 8 mm 6 pans et une autre de diamètre 13 mm 6 pans avec une rallonge et un cliquet.
- Un tournevis de type tom pouce à empreinte plate.
- Un chiffon.
- Un marqueur blanc de préférence.
- Un marteau.

La pompe d'injection BOSCH :



Tout d’abord il faut démonter le couvercle de la pompe :

Il est maintenu par 4 vis à empreinte plate ou 3 vis à empreinte plate et une à empreinte TORX.
Pour ma part je les aient remplacées par 4 vis inox à empreinte cruciforme.

Le couvercle étant maintenu la plupart du temps par 4 vis à empreinte plate, se munir du tournevis qui va en conséquence et d'un marteau car les vis sont relativement assez serrées et sont parfois dures à dévisser, donc avec le marteau se mettre en biais de la vis et taper sur le tournevis pour les dévisser.

Voici le couvercle de pompe :



Attention une fois les vis déposées il faut faire très attention de ne pas tourner la membrane de suralimentation de la pompe en ôtant le couvercle,il arrive parfois que la membrane se colle, dans ce cas il faut la décoller avec un petit tournevis plat. Si la membrane tourne la position initiale du cône LDA sera modifiée mais ce n'est pas très grave car le doigt palpeur l'aura marquer sur sa pente à force d'utilisation.

Une fois le couvercle de pompe déposé, vous obtenez ceci :



Notez la membrane de suralimentation se trouvant juste en dessous.

La membrane de suralimentation et le cône LDA sont solidaires l'un de l'autre, avant d'ôter la membrane faites un trait blanc sur la membrane et la pompe pour repérer sa position comme ceci :



Une fois le repère fait, pour faire sortir le cône LDA il faut soulever la membrane jusqu'à être en butée et la tourner d'un quart de tour dans le sens horaire pour dégager le doigt palpeur.

Une fois la manipulation effectué vous aurez ceci en main, le cône LDA et la membrane de suralimentation et vous verrez une bague de bridage blanche qu'il faut supprimer avant remontage, profitez en pour contrôler l'état de la membrane (chaque cône LDA est différent d'une pompe d'injection à l'autre) :



Et vous verrez ceci, le ressort de LDA sur l'écrou crénelé :



Enlevez ce ressort, inutile de repérer une quelconque position de celui ci :

Je vous montre ici le doigt palpeur de la pompe que j'ai fait ressortir volontairement :



Ensuite maintenant l'écrou crénelé il faut repérer sa position, il faut le visser (à la main ça va bien) donc dans le sens horaire en comptant le nombre de tours effectués pour le remettre à l'origine au besoin. Maintenant ça dépend de vous, vous pouvez le visser de 1 tour comme de 2 tours chaque réglages de pompe est différent.

L'écrou crénelé :



Maintenant si on veut faire les choses bien il faut assouplir au maximum le ressort de LDA car celui d'origine est trop raide. Après chacun fait à sa sauce soit il en achète un ou en adapte un plus souple, soit il modifie celui d'origine (ce que j'ai fait).

Pour la modification du ressort d'origine j'ai diminuer fortement le diamètre des spires du ressort en les liment pour le rendre souple.

Voici un ressort d'origine non modifié :



Et mon ressort d'origine modifié :



Impératif : Le ressort même après modification doit garder sa hauteur d'origine !

Ensuite une fois l'écrou régler et avant de régler le LDA il faut remonter le ressort puis le cône LDA et la membrane, lorsque vous remettez le couvercle de pompe sans le visser. Il faut contrôler que le couvercle soit légèrement poussé par le ressort de sorte à ce qu'il y est minimum 0.5 à 1 mm d'écart entre le couvercle et la pompe car si ce n'est pas le cas le cône LDA flottera tout seul et ce ne sera pas bon du tout.

Si vous êtes dans ses valeurs c'est bon.

Maintenant enlever le couvercle à nouveau et sortez le cône LDA.

Le réglage du cône :



En regardant le cône de plus près vous pouvez constatez que celui ci est excentré, et vous verrez également la marque du doigt palpeur laisser sur le cône au fil des kilomètres, si la position de la membrane n'a pas été préalablement repérée avant démontage il suffit de remettre cette marque en face du doigt palpeur. Vous constaterez également que la trace ne remonte pas jusqu'au sommet du cône LDA à cause de la bague de bridage, d'où l'intérêt de l'enlever.

Maintenant repérer la pente du cône la plus agressive et mettez la face au doigt palpeur côté distribution pour que celui ci sorte plus et ainsi augmente le débit d'injection.

Moi j'ai modifié mon cône LDA car sur la photos vous avez pu constater l'arrondi en sommet de cône qui fait que lorsque le LDA descend à fond le doigt palpeur remonte sur cet arrondi et diminue le débit ce qui aggrave les performances.

Pour les plus téméraires, avec une meuleuse supprimer cet arrondi et meulez légèrement toute la pente du cône où le doigt palpeur va venir frotter pour obtenir une pente nette, ne pas enlever plus de 1 mm de matière !

L'arrondi étant supprimer le doigt palpeur va se retrouver au plus près du centre du cône donc en position débit max et le fait que le reste de la pente soit également modifiée le doigt palpeur sortira un peu plus tout le long de la plage d'utilisation de la LDA.

Voilà maintenant la pente du cône la plus agressive repérée et pour ceux qui le veulent modifiées alignez la face au doigt palpeur (assurez vous que le ressort de LDA est présent sur l'écrou avant remontage) et remontez le couvercle de pompe.

Maintenant le réglage de la vis de surcharge :



Avant tout repérez bien la position d'origine.

Dévissez le contre écrou de 13 mm, bloquez le avec la clé et visser la vis TORX de sorte à ce qu'une fois le contre écrou bloqué la tête de la vis TORX se retrouve à niveau de celle du contre écrou.

Maintenant la vis débit de gazole :

Ce réglage est le plus pointilleux et également dangereux si trop poussé et peut entraîner de graves problèmes sur la mécanique. Repérez bien la position d'origine.



Cette vis est plombée d'origine et pour la régler il faut faire sauter le plomb.

Pour augmenter le débit de gazole il faut visser cette vis (comptez le nombre de tours) , en le faisant votre ralentit va augmenter, c'est normal.

Il faut faire ce réglage uniquement moteur chaud.

Visser la de sorte à ce que le ralentit monte à environ 1200tr/min à 1300tr/min.
Une fois fait, bloquez l'ensemble.

Maintenant le réglage du ralentit :



La vis se trouve derrière la pompe d'injection et n'est pas facile d'accès, il faut débloquer le contre écrou de diamètre 8 mm pour débloquer la vis, une fois fait dévisser a de sorte à ce que le ralentit retombe à 1000tr/min.
Une fois fait bloquez le contre écrou.

La vis de butée d'accélérateur ou de régime maxi :



C'est le même principe que celle du ralentit mais plus facile d'accès.

C'est à votre appréciation dévissez la de quelques millimètres mais avant repérez sa position (comptez le nombre de tours) et bloquez le contre écrou.

La vis de l'axe du gouverneur :



C'est un réglage très très compliquer rien que par l'accès. Cette vis nécessite normalement la dépose de la pompe d'injection.

Il faut visser cette vis autant de fois que celle que vois avez visser celle du débit.
Pourquoi ? Car en augmentant le débit vous avez augmentez mécaniquement les temps d'injection.
A partir 3500tr/min ou 4000tr/min me direz vous mon moteur semble s'essouffler et a peine à prendre des tours...
Normal à cause du débit ça manque d'avance tout ça alors pas étonnant que la montée en régime est plus difficile...

Au fait pour régler l'axe de la vis du gouverneur il faut dévisser au maximum le contre écrou de diamètre 14 mm contre le carter de calage de pompe ce qui laisses environ 1 à 2 mm d'espace pour pouvoir voir les filetages de la vis...

C'est un réglage de type BTR à la base mais pour éviter la dépose de la pompe il faut arriver à faire une petite encoche avec ce que vous pouvez sur la vis pour la faire tourner dans le sens horaires autant de tours que la vis de débit.

Une fois fait bloquez l'ensemble...

Pour ma part cette vis à la con n'a pas voulu tourner alors j'ai couper la rondelle pour pouvoir la rapprocher.

Pour finir régler la tension du câble d’accélérateur.

Voilà vous venez de faire des réglages "basiques" sur une pompe BOSCH permettant l'accroissement des performances.

Maintenant que vous avez augmenter le quantité de gazole injecté il faut rééquilibrer le mélange air/carburant en augmentant la pression de suralimentation, ba oui fait compenser avec de l'air maintenant.

Les réglages de la pompe augmentent un peu la pression de suralimentation, mais pas suffisamment.

Pour régler la pression de turbo se munir impérativement d'un manomètre de pression de turbo qui se branche sur la petite durite qui part de l'échangeur jusqu'à la pompe d'injection, et prendre la pression maxi en pleine charge en 3 ème à 3000tr/min.

Ensuite pour les essais après réglages, quand le moteur est chaud mettre le pied dedans en 3 ème en pleine charge pour contrôler l'opacité des fumées. C'est à vous de juger si elles sont correctes ou non. Si c'est pas bon ajustez en conséquence en diminuant un peu le débit de gazole à la vis ou en augmentant raisonnablement la pression de suralimentation...

Pour info d'après les diagrammes de performances des GARRETT T2 et KKK K14 la pression max que le turbo peut délivrer en restant fiable est de 1.6 bars.

Avec toutes ces modifications, sachant qu'il y en a d'autres... Votre voiture ira mieux c'est une certitude mais consommera un peu ou beaucoup plus suivant vos réglages, et la longévité du moteur en sera forcément altérée à plus ou moins long terme.

Voilà j'espère avoir répondu aux attentes de certains d'entre vous, et que ce tutoriel vous seras utile.

Merci à tous.

Bonne route !

Arkadas.


ghost@rider
MI 16 V.I.P
MI 16 V.I.P

Date d'inscription: 12/08/2008
Nombre de messages: 2389
Localisation: Ariége
Age: 25
Véhicule(s): 405 mi16 ph1 1992
RENAULT TRAFIC 1.9dci 100 2002
PEUGEOT 106 XN 1.1 60cv !!!!!! :p
PEUGEOT 206 2HDI 2003
KAWASAKI Z750 2006

cannondale JEKYLL4
Haibike ZONE 10

Re: TUTO : Optimisation Pompe d'injection BOSCH et réglage pression de Turbo sur mot

Message  ghost@rider le Sam 17 Mar 2012, 07:41

sympa le topic!!!!! mais bon pour ma part sur ma 306 TD je suis en pompe lucas!!! a voir si sur la prochaine que je dois allé voir ça sera une bosch

Arkadas
MI 16 de base
MI 16 de base

Masculin Date d'inscription: 23/09/2011
Nombre de messages: 138
Localisation: Dole, Jura (39)
Age: 22
Humeur: En mode restauration de ma 405 Signature !
Véhicule(s): Peugeot 405 Signature 1.8i modifié (XU7JP) Vert Sorrento année 1994 toutes options sauf TOE.

Peugeot 405 Mi16 x4 1.9i 16V (XU9JP4) Blanc Banquise année 1989 (vendue).

Peugeot 405 STDT 1.9 TD (XUD9/TE) Vert Sorrento année 1993 toutes options sauf TOE (broyée).

Peugeot 405 Signature 1.9 TD (XUD9/TE) Vert Sorrento année 1994 toutes options sauf TOE (HS).

Peugeot 405 SRD Turbo Vert Sorrento (XUD7/TE) (vendue).

Peugeot 405 Mi16 Gris Quartz (XU9J4) (vendue).

Peugeot 106 Quiksilver (TU3JP) (vendue).

Re: TUTO : Optimisation Pompe d'injection BOSCH et réglage pression de Turbo sur mot

Message  Arkadas le Sam 17 Mar 2012, 16:13

Je l'espère pour toi ?

Donc ton moteur est un DHY je présume.

greenmarcus
Superbe MI 16
Superbe MI 16

Masculin Date d'inscription: 29/12/2010
Nombre de messages: 913
Localisation: caluire
Age: 36
Véhicule(s): ex 405 mi16x4
ex 306 Dturbo
406 1.9 TD

Re: TUTO : Optimisation Pompe d'injection BOSCH et réglage pression de Turbo sur mot

Message  greenmarcus le Lun 19 Mar 2012, 20:58

ghost@rider a écrit:sympa le topic!!!!! mais bon pour ma part sur ma 306 TD je suis en pompe lucas!!! a voir si sur la prochaine que je dois allé voir ça sera une bosch

moi aussi j'en ais une avec une pompe lucas(DHY). vire deja l'egr et le cata ça sera plus la même voiture .

pour le débit de la pompe lucas c'est plus simple un petit tour de clé allen et c'est réglé!

Arkadas
MI 16 de base
MI 16 de base

Masculin Date d'inscription: 23/09/2011
Nombre de messages: 138
Localisation: Dole, Jura (39)
Age: 22
Humeur: En mode restauration de ma 405 Signature !
Véhicule(s): Peugeot 405 Signature 1.8i modifié (XU7JP) Vert Sorrento année 1994 toutes options sauf TOE.

Peugeot 405 Mi16 x4 1.9i 16V (XU9JP4) Blanc Banquise année 1989 (vendue).

Peugeot 405 STDT 1.9 TD (XUD9/TE) Vert Sorrento année 1993 toutes options sauf TOE (broyée).

Peugeot 405 Signature 1.9 TD (XUD9/TE) Vert Sorrento année 1994 toutes options sauf TOE (HS).

Peugeot 405 SRD Turbo Vert Sorrento (XUD7/TE) (vendue).

Peugeot 405 Mi16 Gris Quartz (XU9J4) (vendue).

Peugeot 106 Quiksilver (TU3JP) (vendue).

Re: TUTO : Optimisation Pompe d'injection BOSCH et réglage pression de Turbo sur mot

Message  Arkadas le Mar 20 Mar 2012, 13:44

Ouais mais tu n'as pas de multiples possibilités de réglage comme la BOSCH.

Anen
Newbie
Newbie

Masculin Date d'inscription: 15/11/2013
Nombre de messages: 1
Localisation: tunisie
Age: 27
Véhicule(s): peugeot 405 srdt

probleme ds la pompe d'injection

Message  Anen le Ven 15 Nov 2013, 15:15

Arkadas a écrit:Ouais mais tu n'as pas de multiples possibilités de réglage comme la BOSCH.
bonjour toutes et tous,

j'ai une voiture 405 SRDT et ma pompe d'injection  fait des gouttes de diesel en cours de fonctionnement du moteur a travers le truc indiqué par la fleche blanche ds la photo, avez vous rencontré ce probleme et et comment pourrais je le reparer ?

le lien de la photo http://i55.servimg.com/u/f55/18/61/57/48/pmp11.jpg  et grand merci a Arkadas que j'utilisais sa photo

merciiii

Arkadas
MI 16 de base
MI 16 de base

Masculin Date d'inscription: 23/09/2011
Nombre de messages: 138
Localisation: Dole, Jura (39)
Age: 22
Humeur: En mode restauration de ma 405 Signature !
Véhicule(s): Peugeot 405 Signature 1.8i modifié (XU7JP) Vert Sorrento année 1994 toutes options sauf TOE.

Peugeot 405 Mi16 x4 1.9i 16V (XU9JP4) Blanc Banquise année 1989 (vendue).

Peugeot 405 STDT 1.9 TD (XUD9/TE) Vert Sorrento année 1993 toutes options sauf TOE (broyée).

Peugeot 405 Signature 1.9 TD (XUD9/TE) Vert Sorrento année 1994 toutes options sauf TOE (HS).

Peugeot 405 SRD Turbo Vert Sorrento (XUD7/TE) (vendue).

Peugeot 405 Mi16 Gris Quartz (XU9J4) (vendue).

Peugeot 106 Quiksilver (TU3JP) (vendue).

Re: TUTO : Optimisation Pompe d'injection BOSCH et réglage pression de Turbo sur mot

Message  Arkadas le Dim 15 Déc 2013, 14:03

C'est tout à fait normal que tu perdes un peu de liquide à ce niveau là mais ce n'est pas du gazole c'est de l'humidité qui sort par cette tétine d'ou l'importance qu'il soit orienté vers le bas comme sur ma photo pour ne pas que de la m#°*& !! rentre dedans.

Keiz
Newbie
Newbie

Date d'inscription: 12/01/2014
Nombre de messages: 14
Localisation: Marseille, France
Age: 27
Véhicule(s): 306 DTurbo (1997 en cours de préparation)
+ quelques motos Wink...

Re: TUTO : Optimisation Pompe d'injection BOSCH et réglage pression de Turbo sur mot

Message  Keiz le Dim 12 Jan 2014, 03:24

Merci Arkadas pour ce tutoriel assez professionnel.
J'ai bien l'intention de m'en servir pour la mienne.

Dis moi, quelques petites questions :
- Pense tu qu'il est nécéssaire de recalibrer la pompe à l'origine par un dieseliste avant de faire tout ça dans le cadre d'une prépa ?
Combien ca coute ?
- Sais tu où trouver des kits avec cone LDA déjà upgradé ? Sinon ya t-il un modèle de pompe équipé d'un cone plus "performant" ?
- Concernant l'agrement de conduite, dirais tu qu'après ces reglages, la montée en performance t'a permis de rouler Aussi plus tranquille en appuyant moins, et dans cette optique là que peux tu me dire sur la consommation ?


Merci à toi et pour ton travail Wink.

dj psyko
Super modo

Féminin Date d'inscription: 26/09/2007
Nombre de messages: 21701
Localisation: 33-Bordeaux
Age: 29
Humeur: Prends des coups et aime ça
Véhicule(s): Mi16 nurb' spec
cherokee souffre douleur
superrr5 neuve

Re: TUTO : Optimisation Pompe d'injection BOSCH et réglage pression de Turbo sur mot

Message  dj psyko le Dim 12 Jan 2014, 15:16

salut keiz,

hesite pas a passer par la case presentation.

bonne route!!


_________________

t'es tellement gay que tu kiffes prendre les virages en tete a queue

toi aussi tu veux ta photo en en-tete du forum?
>>>_cliques ici et participes au concours_<<<

Keiz
Newbie
Newbie

Date d'inscription: 12/01/2014
Nombre de messages: 14
Localisation: Marseille, France
Age: 27
Véhicule(s): 306 DTurbo (1997 en cours de préparation)
+ quelques motos Wink...

Re: TUTO : Optimisation Pompe d'injection BOSCH et réglage pression de Turbo sur mot

Message  Keiz le Lun 13 Jan 2014, 11:41

A présent que c'est fait je suis en attente tranquillou d'une réponse qui viendra je l'espère Wink.

dj psyko
Super modo

Féminin Date d'inscription: 26/09/2007
Nombre de messages: 21701
Localisation: 33-Bordeaux
Age: 29
Humeur: Prends des coups et aime ça
Véhicule(s): Mi16 nurb' spec
cherokee souffre douleur
superrr5 neuve

Re: TUTO : Optimisation Pompe d'injection BOSCH et réglage pression de Turbo sur mot

Message  dj psyko le Lun 13 Jan 2014, 13:42

les poils a mazout ca se traine, on est bien d'accord mais quand meme, ca devrait finir par arriver un jour...

par contre je sais pas ce que t'as exactement comme td 97... faudra voir avant tout si t'esn e npompe bosh ou lucas!  Wink


_________________

t'es tellement gay que tu kiffes prendre les virages en tete a queue

toi aussi tu veux ta photo en en-tete du forum?
>>>_cliques ici et participes au concours_<<<

Keiz
Newbie
Newbie

Date d'inscription: 12/01/2014
Nombre de messages: 14
Localisation: Marseille, France
Age: 27
Véhicule(s): 306 DTurbo (1997 en cours de préparation)
+ quelques motos Wink...

Re: TUTO : Optimisation Pompe d'injection BOSCH et réglage pression de Turbo sur mot

Message  Keiz le Lun 13 Jan 2014, 14:34

J'ai une Bosch ce pourquoi je n'ai pas précisé Wink.

Pour le reste que ca se traine ca c'est mon problème tkt Wink.

dj psyko
Super modo

Féminin Date d'inscription: 26/09/2007
Nombre de messages: 21701
Localisation: 33-Bordeaux
Age: 29
Humeur: Prends des coups et aime ça
Véhicule(s): Mi16 nurb' spec
cherokee souffre douleur
superrr5 neuve

Re: TUTO : Optimisation Pompe d'injection BOSCH et réglage pression de Turbo sur mot

Message  dj psyko le Lun 13 Jan 2014, 17:41

ja parlais d'arkadas... s'il met du temps a repondre c'est le temps d'arriver en mazout!


mais je dis ca pour plaisanter, j'ai eu des mazout et je me suis amusé avec aussi... meme une 405 turbo zout preté sur piste!  lol!


_________________

t'es tellement gay que tu kiffes prendre les virages en tete a queue

toi aussi tu veux ta photo en en-tete du forum?
>>>_cliques ici et participes au concours_<<<

Keiz
Newbie
Newbie

Date d'inscription: 12/01/2014
Nombre de messages: 14
Localisation: Marseille, France
Age: 27
Véhicule(s): 306 DTurbo (1997 en cours de préparation)
+ quelques motos Wink...

Re: TUTO : Optimisation Pompe d'injection BOSCH et réglage pression de Turbo sur mot

Message  Keiz le Mar 14 Jan 2014, 01:58

Ah d'accord  lol!  .

    La date/heure actuelle est Sam 23 Aoû 2014, 19:19
